一、JDZ1-1概述
JDZ1-1，JDZ2-1型电压互感器为单相双绕组绕注式户内型产品，适用于50Hz、380V电路中，供测量电压、电能和功率以及继电保护，自动装置用。
JDZ1-1，JDZ2-1型电压互感器适用于额定频率50Hz，额定电压为10KV及以下的电力系统中作电压、电能测量 及继电保护之用。该系列产品为全封闭环氧树脂浇注绝缘结构。一、二次绕组和铁芯用环氧树脂混合胶浇注成型。具有很高的机械强度、防潮、防腐蚀性、防火及免维护等优点。铁芯采用优质晶粒取向冷轧硅钢片叠制而成，具有很好的误差性能。一次绕组接线端子标志“A、X”（新标准为A、B）在上部，二次绕组接线端子 “a、x”（新标准为a、b）在下部，且加装防护罩，以防窃电。底部装有安装底板供用户安装使用，且有接地螺栓供接地使用。
二、结构简介：
本型互感器为浇注式外铁芯结构，铁芯选用冷轧硅钢片制成 C型，将铁芯套在同心绕制的多面体绕组中，用钢带扎成一整体，铁芯两侧安装一、二次绕组的出线接线座、下部有供安装互感器用的底座，铭牌处于顶部，明显醒目，整体结构紧凑、美观、合理。 本型电压互感器可用于单相线路，两台互感器连成V型，接线后可用于三相线路。
三、型号含义

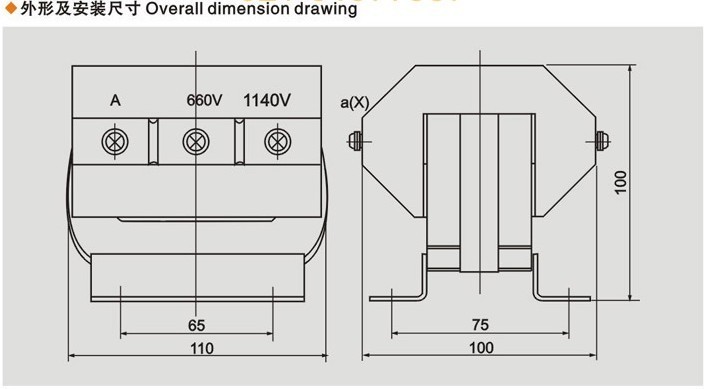

四、外形及安装尺寸
