注：A型控制器只提供自投自复整体式
B型控制器可以设置转换，返回延时间，提供电网-发电，消防模式
特性
*结构紧凑，外形美观大方，体积小，分断高，飞弧短适合小型配电柜安装。
*合闸力轻，无噪声运行，安装方便，操作简单，稳定性高，控制部分抗干扰能力强，精度高。
*保护功能齐全，具有过载，短路，欠压，断相保护功能，优先选择常用电源供电，亦可手动强制切换功能。
*B型控制器还可以提供电网对发电，消防功能，同时是四相断相检测。
CRQ2A型控制器
该控制器是我公司针对市场需求开发的一种简易控制器，该控制器具有操作简单，功能适用，显示直观等优点。
CRQ2B型控制器
该控制器是一种多功能的电力检测仪，它集测量，分析，控制，保护等众多功能为一体，广泛用于要求自动化程度高的发电机组控制和电力自动化系统中。
*特点
可通过控制按钮设置控制器的工作模式和转换参数；
消防联动控制功能：智能控制器的控制设有一组无源消防信号输出端子。信号输入采用光隔离，抗干扰能力强；并且带有无源反馈信号输出端子可将开关的到位信号返回到消防设备。发电机启动停止功能；控制器留有一组继电器节点来控制发电机启动和停止。
*技术参数
??工作环境温度：-30度~+60度
??工作电压：AC150~280V
??功耗：≤5W
??转换时间：0.2秒
??返回时间：0.2秒

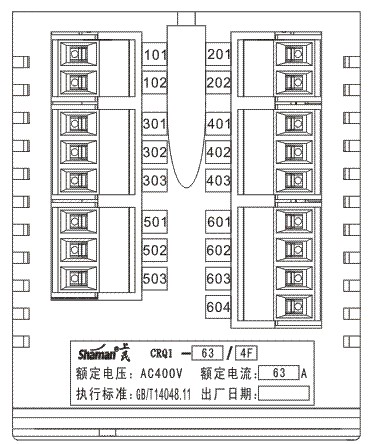

接线端子接线说明
*l01.102三级开关常用电源零线端子（任接一极即可）
*201.202三级开关备用电源零线端子（任接一极即可）
*301-303常用电源外接状态指示灯信号输出（AC220V?0.5A）；
??301-信号灯公用零线
??302-常用电源信号输出
??303-常用电源合闸信号输出
*40l一403备用电源外接状态指示灯信号输出（AC220V?0.5A）；
??401-信号灯公用零线
??402-备用电源信号输出
??403-备用电源合闸信号输出
*501-503发电机启动控制信号输出端。
??当备用是自启动发电机组时，用户可通过501-503端子与发电控制器连接后完成自动启动发电机功能，501-503内部为一组3A无源继电器干节点，503为继电器公共端，50l为继电器常闭点，502为常开点；当常用电源正常时503与5014闭合，503与502断开，若常用电源出现故障且备用503与502闭合，同时503与501断开发出发电机启动信号，发电机启动成功后开关自动转换到备用电源侧向负载供电在备用电源供电过程中如果常用电源恢复智能正常，则控制器经返回延时后控制开关转换到常用电源，常用断路器闭合后503与501延时3秒后闭合，503与502断开发出停机信号。
*60l-604消防联动控制端口，该接口用于在消防设备报警后远程控制本开关切断电源601-602消防联动控制信号输入端，该接口外部只能接一组常开无源触点（若消防设备送出信号为有源信号时，必须先通过一个小型继电器转接后再将继电器敞开触点接入控制器，否则会烧毁控制器），当外部触点闭合后控制器立即控制开关转换到分闸位置切断负载电源，同时通过603和604端子返回一个信号到消防控制中心：603、604内部为一组常开继电器干节点，用于消防动作返回信号之用，端子在正常的时候为常开，当有消防信号送入控制器且开关转换到分闸位置时603与604接通。
??（注：当消防联动功能启动后自动转换开关将停止工作，若要使用开关再正常转，必须先撤除消防信号再将控制面板上的自动/手动转换开关一次后开关即可恢复正常转换。
?
自动转换开关根据工作电源的电压状态，以及用户所设置的工作方式，决定是否从一个电源转向另一个电源，它的功能取决于其所配置的控制器。控制器包括A，B两种型号的控制器，其具备的主要功能和特性如下表所示。
|
控制器 |
A型控制器 |
B型控制器 |
|
工作电源 |
AC150-280V50/60Hz |
AC150-280V50/60Hz |
|
工作方式 |
一体式 |
一体式 |
|
工作位置 |
两个工作位置 |
两个工作位置 |
|
操作方式 |
自动和手动 |
自动和手动 |
|
发电机控制 |
无 |
一组5A继电器干接点 |
|
消防联动控制 |
无 |
无源触电输入，带一组常开无源信号反馈触点 |
|
转换方式 |
自投自复 |
可设置自投不自复，还提供电网-发电?模式 |
|
转换延时功能 |
固定0.2秒 |
0~30秒连续可调 |
|
返回延时功能 |
固定0.2秒 |
0~30秒连续可调 |
?
控制器特性及说明
*控制器
该控制器是一种多功能的电力监测仪，它集测量，分析，控制，保护，三遥等众多功能为一体，广泛应用于要求自动化程度高的发电机组控制和电力自动化系统中。
*特点
可通过控制按钮设置控制器的工作模式和转换参数。
通过LED显示屏可直接查询显示常用的测量和控制参数，这些参数包括电压、延时、转换方式等。
消防联动控制功能：知能控制器的控制设有一组无源消防信号输入端子。信号输入采用光隔离，抗干扰能力强；并且带有一级无源反溃信号输出子可将开关的到位信号返回到消防设备。
发电机启停控制功能：控制器留有一级继电器干节电来控制发电机的启动和停止，并且可以人为设置发电机的启动延时时间和停机延时时间、（需接人DCl5-24V的辅助电源）。
可将显示控制面板卸下后安装于开关柜门上，用户使用时不需要打开柜门即可观察到开关的状态。
通过RS485通讯口和PC连接（需RS485/RS232接口转换器），可读写、修改所有设定值和数据。

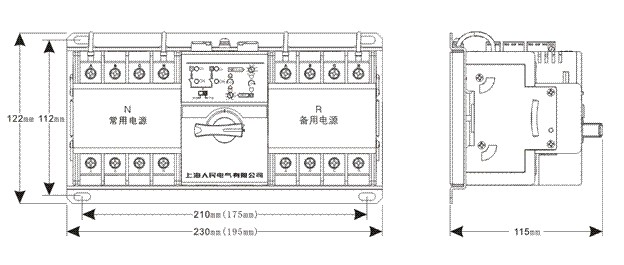

注：图中括号内的尺寸为三极开关尺寸

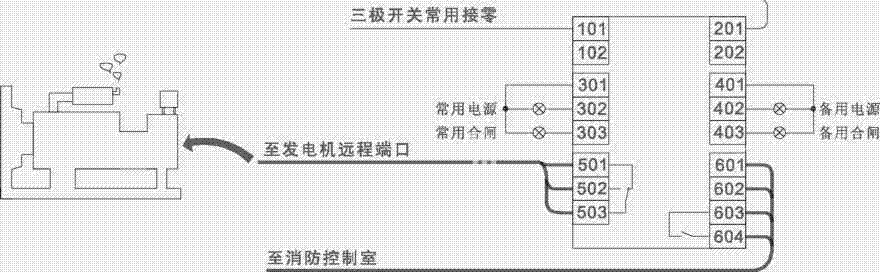

典型应用
三极开关备用接零
系统维护
为保证开关工作的可靠性。请定期（建议每三个月进行_次切换试验，以确认开关工作正常，保证重要负荷供电的连续性
常见故障及排除
当遇到开关不能正常转换时，请参考下表进行常见故障排除。在参考该表后，如果仍不能解决，请与我公司或当地代理商联系
|
故障现象 |
故障检査 |
故障排除 |
|
通电后控制器指示灯不亮 |
电源釆样线脱落 |
将对应的线接好 |
|
3极开关，系统中性线未接入中性端子 |
||
|
控制器显示正常而开关无法正常转换 |
控制器是否处于手动位置 |
将控制器置为自动转换 |
|
电源正常开关处于合闸位置而负载端没电 |
检査开关是否脱扣 |
负载故障消除后手动使开关在扣 |

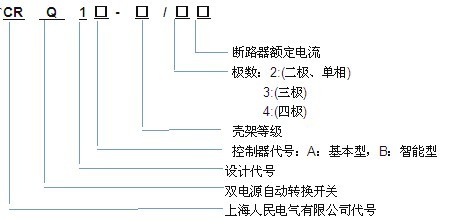

订货须知
用户订货应提供如下详细资料
*产品名称型号规格及数量 *如有特殊安装条件或特殊场所使用需求，用户提供相对应的技术资料或与公司协商。 订货举例：（1)-63型，额定电流50A，四级，自投自复模式，一台写为：CRQ1-63/50A4P即可
(2)-63型，额定电流50A,四级，电网-发电或消防模式，一台写为：CRQ1-63/50A4P即可
